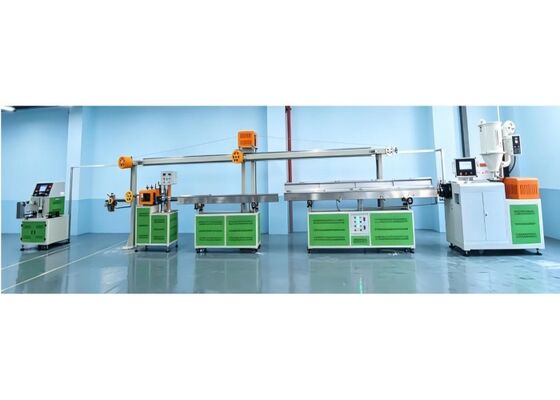

Linha de Produção de Máquina Extrusora de Cor Única de Materiais de Filamento para Impressão 3D PFES3D-45 ABS/PLA

PFES3D-45 Linha de produção de máquinas de extrusão de materiais de filamentos de impressão 3D ABS/PLA

Áreas de Aplicação: A impressão 3D é a mais recente tecnologia de impressão.Nós fabricamos principalmente filamentos de impressão 3D como ABS, PLA, PETG e TPU, com diâmetros que variam de 1,75 a 3,0 mm. A tolerância de diâmetro pode ser controlada dentro de ±0,03 mm e a velocidade de extrusão varia de 30 a 180 metros por minuto,assegurar uma colocação limpa dos filamentos.
Parâmetros técnicos principais: 2.1 Diâmetro do parafuso: Ø45 mm 2.2 Proporção comprimento/diâmetro (L/D): 28:1 2.3 Velocidade do parafuso: 0 ̊100 rpm (regulação automática de velocidade de frequência variável) 2.4 Saída de extrusão:25-30 kg/h 2.5 Velocidade da linha de produção: 30~180 m/min (com alinhamento de filamentos ordenado) 2.6 Altura do centro: 1,1 m (ajustável para cima, para baixo, para a esquerda e para a direita) 2.7 Dimensões da linha de produção: comprimento 15 m × largura 2.5 m × altura 2.5 m 2.8 Tensão trifásica: 380 V, 3 fases, 50 Hz 2.9 Potência total: 50 kW; consumo médio de energia real: 20 kWh/hora
Requisitos para a oficina: 3.1 Dimensões da oficina (L × P × H): 25 m × 5 m × 3,5 m (recomenda-se uma superfície de piso igual ou superior a 300 m2; o piso deve ser nivelado) 3.2 Temperatura ≤ 50 °C,humidade ≤ 95% 3.3 Fornecimento de energia: sistema trifásico de cinco fios (ou seja, três fios acionados, um fio neutro e um fio de terra), 380 V, 50 Hz 3.4 A oficina deve estar equipada com um reservatório de água de arrefecimento de 2 metros cúbicos,um compressor de ar, óleo de engrenagem e um cabo de 5 núcleos



Extrusora de um só parafuso PFES3D-45:
Potência de aquecimento: 10 kW;
Potência do ventilador: 0,5 kW;
Potência do motor: 11 kW;
Aparelho de secagem: 6,75 kW;
Matriz de extrusão: 2 kW;
Tanque de água com temperatura controlada: 12,5 kW;
Tanque de água de arrefecimento: 0,9 kW;
Bloqueador de ar quente: 0,75 kW;
Unidade de extração de borracha de dois rolos: 1,5 kW;
Instrumento de medição de diâmetro laser bidirecional - Rack de armazenamento de fios: 0,4 kW;
Servowinders de estação única: 2 kW;
Potência total instalada do equipamento: aproximadamente 50 kW;
Consumo de eletricidade durante a produção normal: aproximadamente 1015 kW

Ficha de especificações do equipamento

I.Aço inoxidável 50 kg Secador: 1 unidade
1Capacidade: 50 kg
2Potência de aquecimento: 6 kW
3Potência do ventilador: 0,75 kW
4Peso: 90 kg
5. Caracterizado por um design de conduta de ar quente curvo exclusivo para evitar o acúmulo de resíduos de pó no
a base do elemento de aquecimento, o que poderia causar combustão.
6O tambor e os componentes internos são todos feitos de aço inoxidável.
7O tambor é desmontável da base, facilitando a limpeza fácil e a rápida troca de materiais.
8. Equipado com um controlador de temperatura de desvio proporcional para controlo preciso da temperatura.
Um sistema duplo de protecção contra o sobreaquecimento reduz o risco de acidentes
causados por erro humano ou falha mecânica.

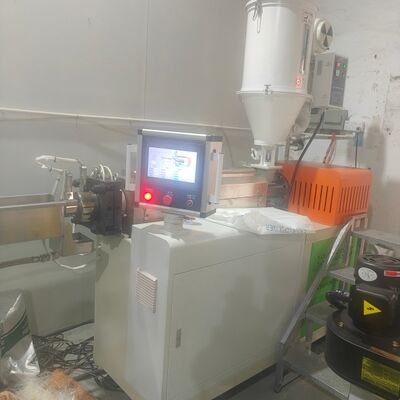

II.PFES3D-45 Extrusora de filamentos monocromáticos 3D: uma
Conjunto
1Diâmetro do parafuso: Ø45 mm
2Relação entre comprimento e diâmetro (L/D): 28:1
3Tipo de parafuso: universal para PLA, PEDG, ABS e TPU
4O parafuso e o cano são fabricados a partir de nitrato de 38CrMoAlA de alta qualidade.
de aço e submetidos a um processo de nitruração.
740 HV; barril ≥ 940 HV. Profundidade de nitruração: parafuso
0.4 ∙ 0,6 mm, cano: 0,6 ∙ 0,7 mm; a fragilidade é
Grau 2 em ambos os casos.
5A carcaça é de aço fundido ligado; as superfícies de contacto entre a carcaça superior e a inferior foram
As engrenagens são de 40Cr e foram submetidas a normalização,
tratamento térmico de temperamento e de apagamento, seguido de moagem da superfície da engrenagem,
resultando numa rugosidade da superfície de Ra 0.8Oferecem absorção de choque,
resistência ao desgaste e baixos níveis de ruído.
6Caixa de engrenagens: Caixa de engrenagens (Bruker)
7Potência do motor: 11 kW
8Método de controlo: controlo de frequência variável (Haipumonte)
9- Zonas de controlo de temperatura: 1,8 kW × 6 zonas
10Zonas de arrefecimento: 120 W × 4 zonas
11Anéis de aquecimento: Anéis de aquecimento de aço inoxidável
12Relais de estado sólido:
13PLC: Xinjie 1 conjunto
14- Módulo de controlo de temperatura: Xinjie 1 conjunto
15- Caixa de controlo em cantilever de liga de alumínio: 1 unidade

III.Moldos de extrusão S136 de precisão: um conjunto

1Material do molde: S136, acabamento espelhado

2. Corredor curto sem cantos mortos; os produtos acabados têm uma superfície lisa

com um diâmetro superior a 50 mm,

3. Equipados com cabeças de matrizes de 2,5 × 3,0: um conjunto cada

4. Cabeças de matriz podem ser personalizadas para atender às exigências do cliente



IIII.304 Tanque de água quente de aço inoxidável: 1 conjunto

1Comprimento: 4 m

2. comprimento do reservatório de água quente: 2 m

3Comprimento do reservatório de água quente: 2 m

4Material do reservatório: aço inoxidável 304, espessura: 1,5 mm

5- Quadro da base do reservatório: 1 unidade (revestida em pó)

6Material: aço Q235 (soldado)

7Sistema de circulação de água quente: 2 conjuntos

8- Potência da bomba de água de aço inoxidável: 120 W × 2 unidades (Novas Teritorias)

9Unidade de aquecimento: 1 conjunto

10Potência de aquecimento: 12 kW

11- Rodos com travões: 4

12- Medidores de temperatura analógicos: 2

13. Equipados com grampos de cabo de cerâmica



V.304 Tanque de arrefecimento de aço inoxidável: um conjunto

1Comprimento do reservatório: 4 m

2Material do reservatório: aço inoxidável 304, espessura: 1,5 mm

3- Quadro da base do reservatório: 1 unidade (revestida em pó)

4Material: aço Q235 (soldado)

5Sistema de circulação de água fria: 1 conjunto

6Potência da bomba: 120 W × 1 unidade (Novo Mundo)

7Bloqueador de água de dois estágios: 1 unidade (compressor de ar a fornecer pelo cliente)

8. Equipados com grampos de cabo de cerâmica



VI.Diâmetro de medição: 1 conjunto

1Marca: Raist

2Sistema de monitorização online em tempo real

3Precisão de medição: 0,001 mm

Faixa de medição: 0,200 mm ∼ 10,00 mm


VII.Unidade de extracção de borracha de dois rolos + soprador de ar quente: um conjunto

1. Método de retirada: retirada de dois rolos

2Material de rolamento para retirada: borracha importada

3Método de regulação: regulação vertical através de parafuso de chumbo de aço inoxidável 304

4. Método de accionamento: accionamento de correia síncrono

5Potência de tracção: servomotor de 1,5 kW

6Controle de velocidade: controlo PLC

7Velocidade de tração: 0 ‰ 300 m/min

8Unidade de secagem por sopro de alta pressão de 0,75 kW

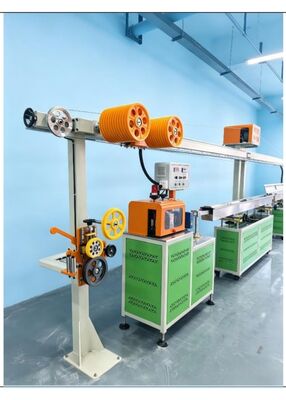

Estaca de armazenamento de arame de tensão horizontal de 8,8 m, com contador de metros: um

Conjunto

1- comprimento do rack: 8 m

2Altura: 1,97 m.

3- bobinas de armazenamento de arame: bobinas de armazenamento de arame ABS, 11 + 12 peças

4- comprimento de armazenamento do fio: 150 m

5Motor de engrenagem de 400 kW

6. 2,5 kg de pó magnético de dois eixos


Contador de medidores de alta precisão

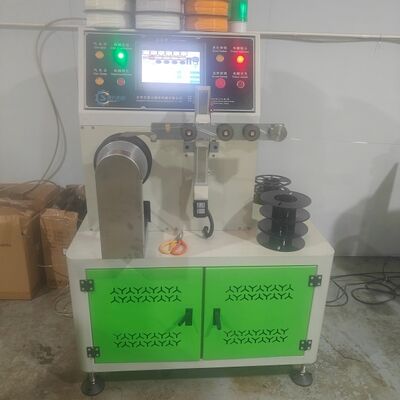

VIIII.Servo-enrolador de estação única: 1 conjunto

1. Prateleira de enrolamento: 1 conjunto

2Motor passo de posicionamento: 1 conjunto

3Método de controlo do posicionamento: controlo do motor passo Leisi

4- Servomotor de fusão de 1,5 kW: 1 conjunto

5. Método de controlo do fuso: comando por servo

6Função pneumática de troca de bobinas, capaz de enrolar sem bobinas

7Alarme automático e desligamento ao atingir o comprimento definido, com desligamento adicional por ruptura do fio

8. Filamento estável com excelente estabilidade

9. Compatível com bobinas de material com um peso igual ou superior a 1,5 kg


Equipado com função de armazenamento de especificações de material de bobina

Máquina de embalagem a vácuo 400G

VV.Mixidor de cores 50 kg

VVI.100 kg máquina de secar + alimentador de material: 1 unidade
