PFES3D-45 PLA ABS PETG Máquina de extrusão de filamentos de impressora 3D, Linha de extrusão de filamentos de impressão 3D, extrusora de filamentos 3D de 1,75/2,85 mm

          Máquina Extrusora de Filamento para Impressora 3D PFES3D-45 PLA ABS PETG

     Nossas Máquinas Extrusoras de Filamento para Impressora 3D estão na vanguarda da tecnologia de fabricação de filamentos. Projetadas para precisão e eficiência, essas máquinas são a escolha ideal para produzir filamentos de alta qualidade usados em aplicações de impressão 3D.
Principais Características:
Tipos de Filamento Versáteis: Nossas máquinas podem produzir uma ampla gama de materiais de filamento, incluindo PLA, ABS, PETG, TPU e muito mais, atendendo a diversas necessidades de impressão 3D.
Tamanhos de Filamento Personalizáveis: Com configurações ajustáveis, nossas máquinas permitem a produção de filamentos em vários diâmetros e tolerâncias para atender a requisitos específicos de impressão.
Tecnologia de Extrusão Avançada: Equipadas com extrusoras de ponta e controles de precisão, nossas máquinas garantem qualidade de filamento consistente e precisão de diâmetro.
Resfriamento e Enrolamento Eficientes: Nossos sistemas apresentam mecanismos eficientes de resfriamento e enrolamento, resultando em formato de filamento uniforme e enrolamento suave em bobinas.
Garantia de Qualidade: Verificações de qualidade rigorosas são integradas ao processo de produção para garantir a qualidade e a capacidade de impressão do filamento.

     A linha de extrusão de filamento de impressora PFES3D-45 é adequada para materiais de temperatura normal como ABS/PLA/HIPS/PETG/NYLON/PC

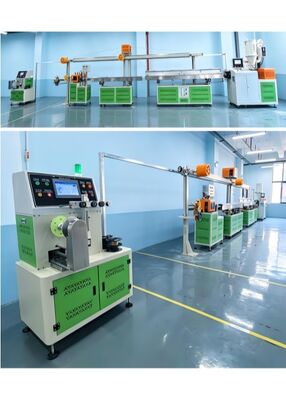

A linha de produção consiste em extrusora de alta precisão, molde de aço liga de alta qualidade, tanque de água com temperatura constante, trator servo, rack de armazenamento automático e dispositivo de enrolamento automático. Esta série de linhas de produção adota controle PID em malha fechada e programa de controle PLC, que é conveniente e rápido de operar.

     A máquina extrusora de filamento para impressora 3D é adequada para fabricar ABS, PLA, PC, PA, PET, PETG, Pei, PVA, peek e outros materiais 3D com a característica de tolerância estável e enrolamento organizado. Este fabricante de extrusora de filamento é econômico para produção em massa.
     Áreas de Aplicação: A impressão 3D é a mais recente tecnologia de impressão. Com a crescente demanda por impressoras 3D, os filamentos de impressão 3D têm grande potencial de mercado e são usados principalmente em impressoras 3D. Fabricamos principalmente filamentos de impressão 3D como ABS, PLA, PETG e TPU, com diâmetros variando de 1,75 a 3,0 mm. A tolerância do diâmetro pode ser controlada em ±0,03 mm, e a velocidade de extrusão varia de 30 a 180 metros por minuto, garantindo um alinhamento organizado do filamento.
Principais Parâmetros Técnicos: 2.1 Diâmetro da rosca: Ø45 mm 2.2 Razão comprimento-diâmetro (L/D): 28:1 2.3 Velocidade da rosca: 0–100 rpm (controle de velocidade de frequência variável automática) 2.4 Saída de extrusão: 25–30 kg/h 2.5 Velocidade da linha de produção: 30–180 m/min (com alinhamento de fio organizado) 2.6 Altura central: 1,1 metro (ajustável para cima, para baixo, para a esquerda e para a direita) 2.7 Dimensões da linha de produção: Comprimento 15 m × Largura 2,5 m × Altura 2,5 m 2.8 Tensão trifásica: 380 V, 3 fases, 50 Hz 2.9 Potência total: 50 kW; consumo médio real de energia: 20 kWh/hora
Requisitos da oficina: 3.1 Dimensões da oficina (C × L × A): 25 m × 5 m × 3,5 m (área de piso recomendada de 300 metros quadrados ou mais; o piso deve ser nivelado) 3.2 Temperatura ≤ 50 °C, umidade ≤ 95 por cento 3.3 Fonte de alimentação: sistema trifásico de cinco fios (ou seja, três fios vivos, um fio neutro e um fio terra), 380 V, 50 Hz 3.4 A oficina deve ser equipada com um tanque de água de resfriamento de 2 metros cúbicos, um compressor de ar, óleo de engrenagem e um cabo de 5 núcleos



Extrusora de parafuso único PFES3D-45:
Potência de aquecimento: 10 kW;
Potência do ventilador: 0,5 kW;
Potência do motor: 11 kW;
Secador de funil: 6,75 kW;
Matriz de extrusão: 2 kW;
Tanque de água com controle de temperatura: 12,5 kW;
Tanque de água de resfriamento: 0,9 kW;
Soprador de ar quente: 0,75 kW;
Unidade de tração de rolo duplo de borracha: 1,5 kW;
Instrumento de medição de diâmetro a laser bidirecional - Rack de armazenamento de fio: 0,4 kW;
Enrolador servo de estação única: 2 kW;
Potência total instalada do equipamento: aproximadamente 50 kW;
Consumo de eletricidade durante a produção normal: aproximadamente 10–15 kW

Folha de Especificação do Equipamento

I. Secador de Aço Inoxidável de 50 kg: 1 Unidade
1. Capacidade: 50 kg
2. Potência de aquecimento: 6 kW
3. Potência do ventilador: 0,75 kW
4. Peso: 90 kg
5. Possui um design exclusivo de duto de ar quente curvo para evitar o acúmulo de resíduos de pó na
base do elemento de aquecimento, o que poderia causar combustão.
6. O tambor e os componentes internos são todos feitos de aço inoxidável.
7. O tambor é destacável da base, facilitando a limpeza e a troca rápida de materiais.
8. Equipado com um controlador de temperatura proporcional indicador de desvio para controle preciso de temperatura.
Um sistema duplo de proteção contra superaquecimento diminui o risco de acidentes
causados por erro humano ou falha mecânica.

II. Extrusora de Filamento Monocromático para Impressora 3D PFES3D-45: Um
conjunto
1. Diâmetro da rosca: Ø45mm
2. Razão comprimento-diâmetro (L/D): 28:1
3. Tipo de rosca: Universal para PLA, PEDG, ABS e TPU
4. A rosca e o cilindro são fabricados em aço nitretado de alta qualidade 38CrMoAlA
e passaram por um processo de nitretação. Dureza nitretada: rosca ≥
740 HV; cilindro ≥ 940 HV. Profundidade de nitretação: rosca
0,4–0,6 mm, cilindro: 0,6–0,7 mm; fragilidade é
Grau 2 em ambos os casos.
5. A carcaça é feita de aço fundido ligado; as superfícies de contato entre as carcaças superior e inferior foram
retificadas com precisão. As engrenagens são feitas de 40Cr e passaram por normalização,
temperamento e têmpera, seguidas de retificação da face da engrenagem,
resultando em uma rugosidade superficial de Ra 0,8. Elas oferecem absorção de choque,
resistência ao desgaste e baixos níveis de ruído.
6. Caixa de engrenagens: Caixa de engrenagens (Bruker)
7. Potência do motor: motor de 11 kW
8. Método de controle: Controle de frequência variável (Haipumonte)
9. Zonas de controle de temperatura: 1,8 kW × 6 zonas
10. Zonas de resfriamento: 120 W × 4 zonas
11. Anéis de aquecimento: Anéis de aquecimento de aço inoxidável
12. Relés de estado sólido: Yangming
13. PLC: Xinjie – 1 conjunto
14. Módulo de controle de temperatura: Xinjie – 1 conjunto
15. Caixa de controle em cantilever de liga de alumínio: 1 unidade

III. Molde de extrusão de precisão S136: um conjunto

1. Material do molde: S136, com acabamento espelhado

2. Canal curto sem cantos mortos; os produtos acabados têm uma superfície lisa

sem defeitos como pontos pretos e precisão dimensional precisa

3. Equipado com cabeçotes de 2,5 × 3,0 mm: um conjunto cada

4. Os cabeçotes podem ser personalizados para atender aos requisitos do cliente



IIII. Tanque de água quente de aço inoxidável 304: 1 conjunto

1. Comprimento: 4 m

2. Comprimento do tanque de água quente: 2 m

3. Comprimento do tanque de água morna: 2 m

4. Material do tanque: aço inoxidável 304, espessura: 1,5 mm

5. Estrutura base do tanque: 1 unidade (revestida em pó)

6. Material: aço Q235 (soldado)

7. Sistema de circulação de água quente 304: 2 conjuntos

8. Potência da bomba de água de aço inoxidável: 120 W × 2 unidades (Territórios do Novo)

9. Unidade de aquecimento: 1 conjunto

10. Potência de aquecimento: 12 kW

11. Rodízios com freios: 4

12. Medidores de temperatura analógicos tipo mostrador: 2

13. Equipado com passa-cabos de cerâmica



V. Tanque de resfriamento de aço inoxidável 304: um conjunto

1. Comprimento do tanque: 4 m

2. Material do tanque: aço inoxidável 304, espessura: 1,5 mm

3. Estrutura base do tanque: 1 unidade (revestida em pó)

4. Material: aço Q235 (soldado)

5. Sistema de circulação de água fria 304: 1 conjunto

6. Potência da bomba: 120 W × 1 unidade (Novo Mundo)

7. Soprador de água de dois estágios: 1 unidade (compressor de ar a ser fornecido pelo cliente)

8. Equipado com passa-cabos de cerâmica



VI. Medidor de diâmetro: 1 conjunto

1. Marca: Raist

2. Sistema de monitoramento online em tempo real

3. Precisão de medição: 0,001 mm

Faixa de medição: 0,200 mm–10,00 mm


VII. Unidade de tração de rolo duplo de borracha + soprador de ar quente: um conjunto

1. Método de tração: tração de rolo duplo

2. Material do rolo de tração: borracha importada

3. Método de ajuste: ajuste vertical através de fuso de esferas de aço inoxidável 304

4. Método de acionamento: acionamento por correia síncrona

5. Potência de tração: motor servo de 1,5 kW

6. Controle de velocidade: controle PLC

7. Velocidade de tração: 0–300 m/min

8. Unidade de secagem com soprador de alta pressão de 0,75 kW

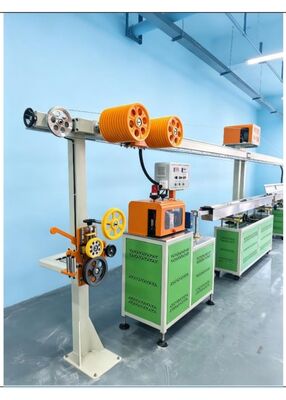

VIII. Rack de armazenamento de fio de tensão horizontal de 8 metros com contador de metros: um

conjunto

1. Comprimento do rack: 8 m

2. Altura: 1,97 m

3. Bobinas de armazenamento de fio: bobinas de armazenamento de fio ABS, 11 + 12 peças

4. Comprimento de armazenamento de fio: 150 m

5. Motor de engrenagem de 400 kW

6. Pó magnético duplo de 2,5 kg


Contador de metros de alta precisão

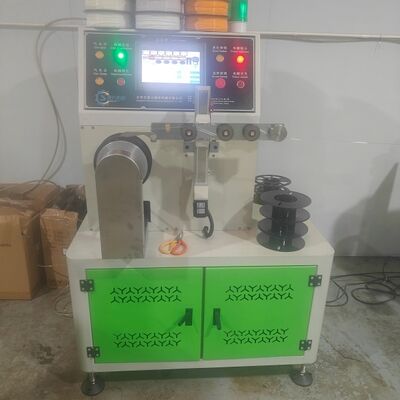

VIIII. Enrolador servo de estação única: 1 conjunto

1. Batente da bobina de enrolamento: 1 conjunto

2. Motor de passo de posicionamento: 1 conjunto

3. Método de controle de posicionamento: controle de motor de passo Leisi

4. Motor servo do fuso 1,5 kW: 1 conjunto

5. Método de controle do fuso: controle servo

6. Função pneumática de troca de bobina, capaz de enrolamento sem bobina

7. Alarme automático e desligamento ao atingir o comprimento definido, com desligamento adicional por quebra de fio

8. Colocação de fio estável com excelente estabilidade

9. Compatível com bobinas de material de 1–5 kg


Equipado com função de armazenamento de especificação de bobina de material

Máquina de Embalagem a Vácuo 400G

VV. Misturador de Cores 50 kg

VVI. Máquina de secagem de 100 kg + alimentador de material: 1 unidade
